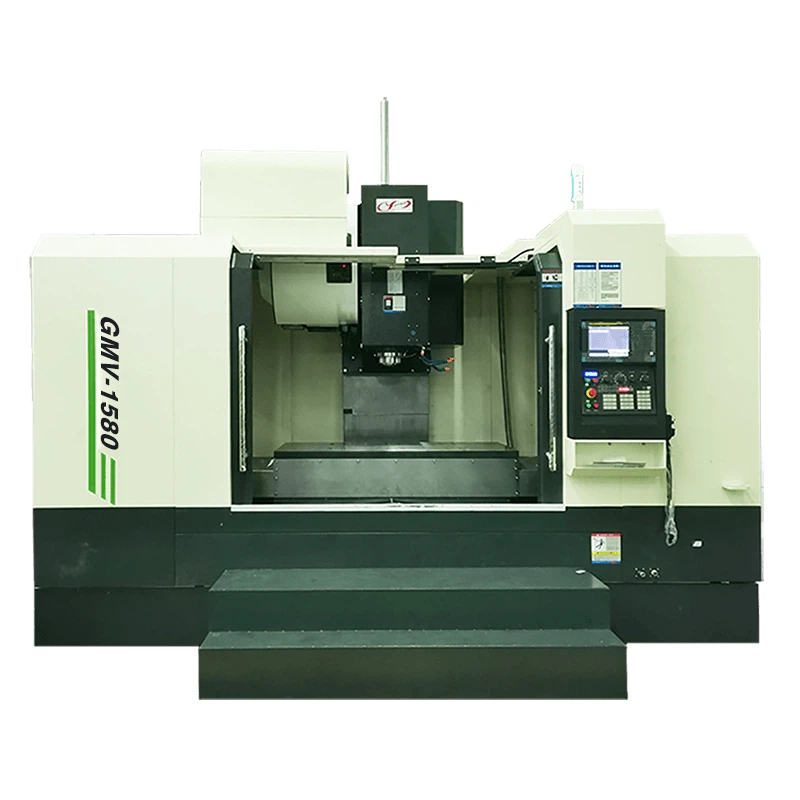

تعد شركة Great Magtech (Xiamen) Electric Co.، Ltd واحدة من أكثر الشركات المصنعة والموردة موثوقية لمركز المعالجة العمودية للخدمة الشاقة gmv-1580 في الصين. نرحب بكم بحرارة لشراء مركز التصنيع العمودي عالي الجودة للخدمة الشاقة gmv-1580 من مصنعنا. اتصل بنا لمزيد من التفاصيل.
وصف مراكز التصنيع العمودية
مركز المعالجة العمودي (VMC) هو أحد أنواع الآلات الآلية CNC (التحكم العددي بالكمبيوتر) المستخدمة في التصنيع لإجراء عمليات الطحن والحفر والحفر على مجموعة متنوعة من المواد. وتتميز بمغزل يدور عموديًا وطاولة متحركة يمكن برمجتها للتحرك في المحاور X وY وZ، مما يسمح بالتحكم الدقيق في موضع أداة القطع بالنسبة لقطعة العمل.
تتميز VMCs بأنها متعددة الاستخدامات ويمكن تجهيزها بمجموعة من الأدوات لإجراء عمليات تصنيع معقدة. يتم استخدامها بشكل شائع في إنتاج قطع الغيار لصناعات السيارات والفضاء والإلكترونيات وغيرها. إن الاتجاه الرأسي للمغزل واستخدام نظام التحكم CNC يجعل من آلات VMC مثالية للمعالجة الآلية العالية السرعة والدقة العالية- للأجزاء المعقدة ذات الأشكال الهندسية المعقدة.
أساسيات آلات VMC
إحدى المزايا الأساسية لآلات VMC هي قدرتها على تنفيذ مجموعة واسعة من عمليات التشغيل بدقة عالية. هذه الآلات قادرة على إنتاج أجزاء ومكونات معقدة من خلال الاستفادة من إمكانيات التصنيع متعدد المحاور-. يسمح الاتجاه الرأسي للمغزل بإزالة الرقاقة وتطبيق سائل التبريد بكفاءة، مما يضمن ظروف المعالجة المثالية.
الأجزاء الرئيسية لآلة الطحن العمودي
1. القاعدة: قاعدة الآلة هي الجزء السفلي الداعم الذي يحتوي على أنظمة التبريد والتشحيم. كما أنه يحمل المحرك والمكونات الحيوية الأخرى التي تسمح له بالعمل بشكل صحيح.
2. العمود: يتم لصق العمود في الجزء العلوي من القاعدة ويوفر الدعم للركبة باستخدام الحزوز الدليلية. يقع الكبش أعلى العمود.
3. السرج: يقع السرج في مقدمة العمود ويكون بمثابة قاعدة للطاولة حيث يتم تركيب قطعة الشغل.
4. الركبة: تقع الركبة في أسفل السرج ويمكن تعديلها لدعم الطاولة أثناء العمليات المختلفة.
5. الطاولة: تستخدم الطاولة لتثبيت قطعة الشغل في مكانها أثناء تحركها على طول السطح لعمليات القطع والحفر.
6. الكبش: ويكون في أعلى العمود لعمل زاوية عند القطع أو الحفر.
7. رأس الأداة: سيحافظ حامل الأداة هذا على الأدوات التي اخترتها في مكانها أثناء العمل.
8. المغزل: المغزل هو أحد مكونات الآلة التي تساعد في دورانها، وعادةً ما يتم تشغيله بواسطة محرك كهربائي. وهو موجود في غراب الرأس في الجزء الأمامي العلوي من الماكينة.
حدود
| نموذج | GMV-1580 | ||
| موضوع | تحديد | الوحدات | |
| يسافر | المحور X/Y/Z | مم | 1500/800X700 |
الأنف المغزل إلى المنضدة | مم | 150-850 | |
مركز المغزل إلى العمود | مم | 880 | |
ثلاثة-مسار إرشادي للمحاور | / | الأسطوانة الخطية الارشادية | |
| المنضدة | حجم طاولة العمل (L*W) | مم | 1600X800 |
الحد الأقصى لتحميل الطاولة | كجم | 1500 | |
فتحة -T | مم | 7-22x110 | |
| مغزل | تفتق المغزل | يكتب | بي بي تي-50 |
سرعة المغزل | دورة في الدقيقة | 6000 | |
نوع محرك المغزل | حزام | ||
| معدل التغذية | الاجتياز السريع (X/Y/Z) | م/دقيقة | 30/30/30 |
معدل تغذية القطع (X/Y/Z) | م/دقيقة | 10 | |
| مغير الأداة | أداة تغيير تلقائية | نوع الذراع | |
نوع ساق الأداة | يكتب | بي تي50 | |
سعة تخزين الأداة | قطعة | 24 | |
الأعلى. قطر الأداة (المجاور) | مم | 105 | |
الأعلى. قطر الأداة (فارغة) | مم | 200 | |
الأعلى. طول الأداة | مم | 350 | |
الأعلى. وزن الأداة | كجم | 15 | |
وقت تغيير الأداة | ثانية | 4.9 | |
| محرك | محرك المغزل | كيلووات | 15 |
محرك Seixo ثلاثي المحاور- | كيلووات | 3.0/32.04.5 | |
| الطاقة المطلوبة | متطلبات الطاقة | كيلو فولت أمبير | 20 |
متطلبات ضغط الهواء | كجم/سم² | 6^8 | |
| آحرون | الأبعاد الخارجية (الطول*العرض*الارتفاع) | مم | 4060x3180x2766 |
الوزن الإجمالي | t | 11.5 | |
